為什么充電器要測鹽霧測試

網(wǎng)站首頁 » 新聞 » 公司動態(tài) » 為什么充電器要測鹽霧測試

為什么充電器要測鹽霧測試

一、為什么手機充電器要測鹽霧測試
為了驗證充電器上的金屬部件暴露于大氣或其它環(huán)境中會否發(fā)生腐蝕.可以將充電器在使用環(huán)境下放置足夠長的時間,例如充電器的一個生命周期. 這樣做既耗時又費力,在實際中是極少采用的.
這樣就需要一種方便的方法去評估充電器的抗腐蝕性.
鹽霧測試就是一種人造氣氛的加速抗腐蝕評估方法. 它是將一定濃度的鹽水霧化,然后噴在一個密閉的恒溫箱內(nèi),通過觀察被測樣品在箱內(nèi)放置一段時間后的變化來反映被測樣品的抗腐蝕性.
它是一種加速測試方法,就是用時短,不需要幾年,只需要幾天,甚至幾小時.
雖然鹽霧試驗是一種有效的測試方法.但是由于影響腐蝕的因素很多,單一的抗鹽霧性能不能作為代表抗其他介質(zhì)的性能,所以鹽霧試驗結(jié)果不能作為被試材料在所有環(huán)境下抗腐蝕性能的直接指南.同時材料在試驗中的性能也不能作為在使用中耐蝕性的直接指南.
盡管如此,鹽霧試驗方法仍可作為檢驗被試材料的一種方法

二、哪些充電器需要做鹽霧測試
金屬及其合金
金屬覆蓋層
有機覆蓋層
陽極氧化膜

三、覆蓋層
1) 覆蓋層類型
有機覆蓋層，例如油漆，清漆，粉末噴涂（powder)，防銹油等．
金屬覆蓋層，例如電鍍，化學鍍，離子鍍，噴鍍，熱浸鍍，化學氣相沉積等．常用的電鍍層有鍍鋅，鍍銅，鍍鎳，鍍鉻，鍍錫及鍍黃銅，鍍鉛錫合金等．
2）覆蓋層作用
美觀性例如：鍍光亮鉻
保護基體金屬免遭腐蝕
四、鹽霧試驗的測試方法分類
中性鹽霧試驗(NSS)
乙酸鹽霧試驗(AASS)
銅加速乙酸鹽霧試驗(CASS)
常用標準類型：ISO 9227:2006 歐洲(包括英國)
ASTM B117-03 美國
DIN 50021:1988 德國
（一）中性鹽霧試驗試驗 NSS(Neutral Salt Spray)
測試標準選擇
ISO 9227:2006 歐洲(包括英國)
ASTM B117-03 美國
DIN 50021:1988 德國
幾個測試標準的條件一樣,看以下內(nèi)容
測試條件
氯化鈉溶液濃度 50g/L± 5g/L
PH 值為 6.5~7.2
試驗箱內(nèi)溫度 35 ±2°C
（美國 35＋1.1／－1.7 °C)
鹽霧沉降速度為每 80cm2每小時 1.5±0.5mL
樣品準備
試樣種類,數(shù)量,形狀,尺寸根據(jù)充電器標準確定, 如無標準由有關(guān)各方協(xié)商.
試驗前試樣必須采用適當方法清洗干凈,但不應(yīng)洗去試樣上有意涂覆的保護性有機膜.
對于切割下來的試樣,應(yīng)用油漆,石蠟或膠帶對切割區(qū)進行保護.
樣品放置
試樣放在鹽霧箱內(nèi)使被試面朝上,讓鹽霧自由沉降在被試面上,被試面不能受到鹽霧直接噴射.
試樣被試表面要與垂直方向成 20 度.
試樣可以放置在箱內(nèi)不同水平面上, 但相互之間不得接觸,也不得與箱體接觸,試樣上的液滴不得落在其他試樣上.
試樣支架用玻璃,塑料等材料制造.懸掛試樣的材料不能用金屬,而應(yīng)用纖維等絕緣材料.
試驗時間
試驗時間根據(jù)不同充電器規(guī)范確定, 一般來說,為 2/4/6/8/24 小時, 大于 24 小時為 24 小時的整數(shù)倍.

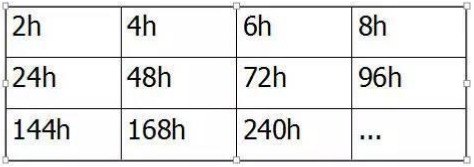

例如:

試驗后樣品處理
試驗結(jié)束后取出試樣,在室內(nèi)自然干燥 0.5~1 小時,然后用溫度不高于 40 攝氏度的清潔流動水輕輕沖洗,以除去殘留的鹽霧溶液,再立即吹風機吹干.
五、試樣評級

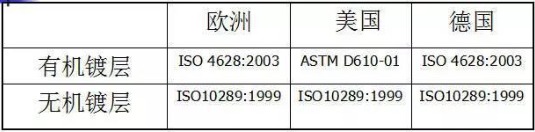

評級標準選擇

一些專有名詞解釋
陽極鍍層: 指覆蓋層對基體呈陽極性的鍍層.即覆蓋層比基材金屬活潑,如果發(fā)生電化學反應(yīng),覆蓋層先腐蝕.例如,鋼上鍍鋅等.
陰極鍍層:指覆蓋層對基體呈陰極性的鍍層.即覆蓋層不及基材金屬活潑,如果發(fā)生電化學反應(yīng),基體金屬先腐蝕.例如,鋼上鍍錫等.
ASTM D610-01

評定結(jié)果一般由一個數(shù)字和一個字母組成，如 6-S, 4-P．前面數(shù)字表示腐蝕面積，后面字母表示腐蝕形態(tài)．具體解釋如下：

腐蝕形態(tài)如下：
S Spot Rusting 幾個大片腐蝕
G General Rusting 尺寸有大有小的腐蝕
P Pinpoint Rusting 微小的點蝕
H Hybrid Rusting 幾種形態(tài)的混合腐蝕

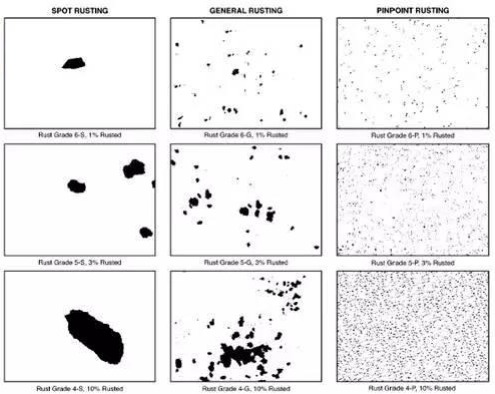

圖示如下：

ISO 4628-3:2003
評定結(jié)果為 Ri后加一個阿拉伯數(shù)字，如 Ri6, Ri4．數(shù)字表示腐蝕面積

數(shù)字與腐蝕面積對應(yīng)關(guān)系如下:

評級數(shù) 腐蝕面積
Ri 0 ０
Ri １０．０５
Ri ２０．５
Ri ３１
Ri ４８
Ri ５４０／５０
ISO 10289:1999
評定結(jié)果一般由保護評級數(shù)(Rp)和外觀評級數(shù)(RA)組成，如果只需要保護評級．外觀評級可以省略.
保護評級數(shù)(Rp)表示鍍層保護基體金屬免受腐蝕的能力. 它通常由一個 0~10 的阿拉伯數(shù)字表示.該數(shù)字代表的是基體金屬發(fā)生腐蝕的面積．
外觀評級數(shù)(RA)表示覆蓋層破壞的程度．它通常由一個 0~10的阿拉伯數(shù)字加一個小寫字母和一個大寫字母組成.例如6 m A,4 s C．在上述評級中, 阿拉伯數(shù)字代表對應(yīng)的覆蓋層破壞面積.
小寫字母代表覆蓋層破壞程度的主觀評價，大寫字母代表覆蓋層破壞類型．
（Rp, Ra 解釋
R=Rating
p = protection 保護
a = appearance 外觀）

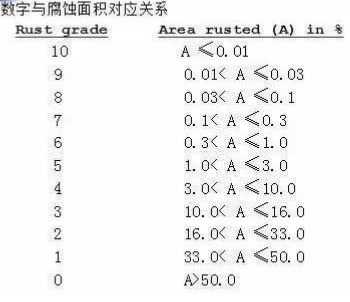

數(shù)字與腐蝕面積對應(yīng)關(guān)系，如下圖：

覆蓋層破壞程度的主觀評價
vs = 非常輕度
s = 輕度
m = 中度
x = 重度
覆蓋層破壞類型的分類
A 覆蓋層破壞所致的斑點和（或）顏色變化
B 很難看的見甚至看不見的覆蓋層腐蝕所致的發(fā)暗
C 陽極性覆蓋層的腐蝕產(chǎn)物
D 陰極性覆蓋層的腐蝕產(chǎn)物
E 表面點蝕
F 碎落，起皮，剝落
G 鼓泡
H 開裂
I 龜裂
J 雞爪狀或星狀缺陷
評級舉例 1
輕微生銹超過表面 1%,小于表面 2.5%
Rp = 5
極小的表面蝕點導致整個表面輕度發(fā)暗
Ra = 0 s B , vs E.
評級舉例 2
試樣上 0.3% 的面積出現(xiàn)基體金屬腐蝕
Rp = 7
陽極性覆蓋層的腐蝕產(chǎn)物覆蓋總面積 0.15%, 而且較上面電沉積層出現(xiàn)輕微鼓泡的面積超過總面積的 0.75%
Ra = 8 vs C, 6 m G
評級圖例：

電源適配器

USB接口的充電器≠USB接口+插線板

世界各國電源適配器的電壓概況

充電器想要出口澳洲怎么辦？

太陽能充電器簡介

11個提高適配器效率的小技巧

文章轉(zhuǎn)載自網(wǎng)絡(luò),如有侵權(quán),請聯(lián)系刪除。

| 發(fā)布時間：2018.11.17 來源：充電器廠家

上一個：充電器鹽霧腐蝕背景及機理

下一個：尼日利亞SONCAP認證知識

東莞市玖琪實業(yè)有限公司專業(yè)生產(chǎn)：電源適配器、充電器、LED驅(qū)動電源、車載充電器、開關(guān)電源等....

日本中文字幕精品理论在线,91免费视频播放,国产99视频免费精品是看6,午夜大片免费男女爽爽影院久久

電源適配器

新聞分類

聯(lián)系我們

為什么充電器要測鹽霧測試

為什么充電器要測鹽霧測試
