開關電源適配器的功率因數校正

使用功率因數校正技術的目的就是要消除這些窄而陡的電網電流脈沖。這些陡的電流會引起頻射干擾（RF1）問題，更嚴重的是，它的有效值比所需的負載輸出功率值要大，這造成濾波電容的溫升提高并降低了其可靠性。

功率因數
當電壓和電流為直流時，我們很熟悉功率的概念，這里V的乘積即為功率。但是，在交流的情況下功率的計算沒有那么直接。
交流情況下我們熟悉RMS（平方和的平均值的均方根，即有效值）的概念，HMS是根據任意的電壓或電流波形通過電阻產生的熱量與直流電壓或電流通過該電阻產生的熱量相等來定義的。
但是，對于交流輸入：輸△電壓有效值與輸人電流有效值的乘積為視在功率，當為純電阻負載時這也是有功功率。
在正弦電壓電流情況下，與負載兩端電壓垂直的輸入電流分量（ sina）不向負載提供功率。在交流輸入開始的一段時間內，這表現為從輸入電源適配器抽取功率并暫時存儲在負載的感性器件里，而隨后這部分存儲的電流或能量回饋到輸入電源適配器。這些不向負載提供功率的電流也會在輸入電源適配器的內部和輸入線路的電阻上消耗功率。

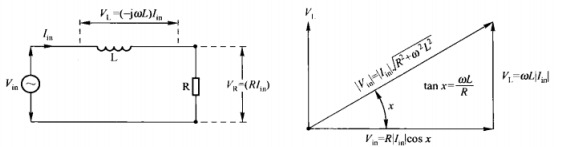

功率因數一詞源自基本的交流電路原理。當正弦交流電源適配器給感性或容性負載供電時，負載電流也是正弦的，但是比輸入電壓滯后或超前一定的角度x。實際傳遞到負載的功率只有VCost。與負載兩端的電壓同相位的輸入電流分量向負載提供功率。功率因數定義為comx。有功功率由視在功率與功率因數乘積所得。輸入電網電流的無功分量和有功分量如圖所示。

在交流電路術語里，監控電源適配器功率因數是由輸入電壓和輸入電流之間的相角的余弦值決定的。對于純電阻性負載電路，輸入電壓和電流之間沒有相位差，功率因數是1。如果電流滯后或超前于輸入電壓，則只有和負載電壓同相位的輸入電流分量提供功率給負載。
在交流電路理論中，cosx的大小就是功率因數值。一般希望保持功率因數盡可能接近于1，也就是說，保持輸入電網電流為正弦波并且和正弦電網電壓同相位。獲得這種效果的方法稱為功率因數校正技術。
本章介紹的功率因數校正電路，能使輸入端的電網電流正弦化并和輸入電網電壓同相位而且能消除諧波。這些技術對電網供電的15V電源適配器是非常有用且必須實行的。

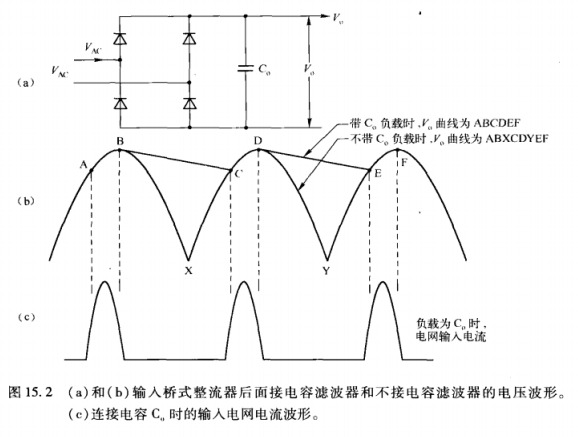

強制使用功率因數校正技術是因?yàn)檩斎腚娏鲊?yán)重畸變。例如，橋式整流器后加電容濾波引起供配電系統和發電機設備過多損耗圖。
