電源適配器內部結構

關于電源適配器，他有著眾多的好處，所以才應用如此廣泛。除了市面上的充電器五花八門，不管是五福一安的蘋果充，還是功率越來越大的各類閃充，外觀看上去都差不多。但是，它們的內部結構卻有可能天差地別。拆開外殼，我們能看到數以百計的、各式各樣的電子元器件和復雜交錯的線纜，不免讓人眼暈。

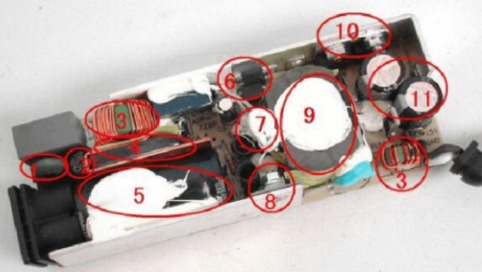

一、我們先來了解一下電源適配器內部結構的部件名稱及功能：
1：壓敏電阻，其功能是當外界電壓過高時，壓敏電阻阻值迅速變得很小，與壓敏電阻串聯的保險絲被熔斷，從而保護其它電路不被燒壞。
2：保險絲，規格為2.5A/250V，當電路中的電流過大時，保險絲會熔斷以保護其它元件。
3：電感線圈（又稱扼流圈），主要功能是降低電磁干擾。
4：整流橋，規格為D3SB，作用是把220V交流電變為直流電。
5：濾波電容，規格為180uF/400V，作用是濾除直流電中的交流紋波，使電路工作更可靠。
6：運放IC（集成電路），保護電路、電壓調節的重要組成部分。
7：溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時（不同品牌的電源適配器，其設定的溫度閥值略有不同），保護電路會切斷適配器的電壓輸出，從而保護電源適配器和筆記本電腦的部件不受損害；
8：大功率開關管，是開關電源中的核心元件之一，開關電源能“一開一關”地工作，開關管功不可沒。
9：開關變壓器，開關電源中的核心元件之一，主要作用是變壓的功能。次級整流管的功能是把低壓交流電變為低壓直流電在IBM的電源適配器中，整流管往往是由兩個大功率整流管并聯工作的，以此獲得較大的電流輸出。
10：次級整流管，功能是把低壓交流電變為低壓直流電。在IBM的電源適配器中，整流管往往是由兩個大功率并聯工作的，以獲得較大的電流輸出。
11：次級濾波電容，規格為820uF/25V，共有兩個，起濾除低壓直流電中的紋波的作用。除上述元件外，電路板上還有可調電位器及其它阻容元件。

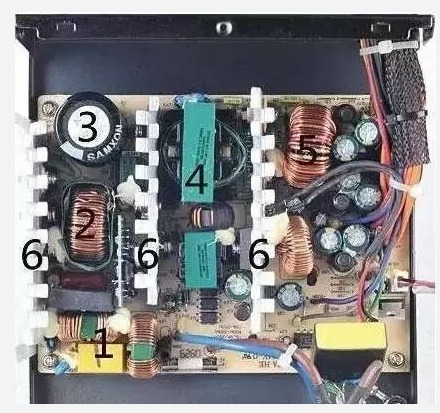

二、這個是某電腦電源的內部結構圖，序號1～6分別標識出了大家應該著重觀察的部分。
1、二級EMI濾波電路。這部分的作用是將外部電網進入的市電進行過濾，得到比較純凈的交流電供后續使用。
2、PFC電路。它的作用是在交流電轉換成直流電的過程中減少諧波，降低對室內電網和市電電網的干擾，減少市電損耗。
3、高壓濾波電容。它的作用是凈化高壓直流電，為后續的高低壓轉換提供相對“純凈”的電流。
4、電源拓撲。拓撲就是指電源的整體結構，它直接影響到電源的轉換效率。
5、低壓濾波電路的電感線圈。其作用是穩定輸出端的電壓和電流，與電腦硬件系統的穩定使用有直接的關系。
6、、散熱片。在變壓器和開關電路進行電壓轉換時，會產生大量的熱量，因此需要散熱片迅速轉移熱量。

如果可以清晰看到電源適配器的內部結構，那就更方便我們選購電源了。但是，我們買充電器的時候看不到這些內部零件，也不會隨便拆卸充電器來研究。所以，為了保證充電質量，也為了保護手機安全，購買電源適配器時一定要選擇正品購買，而且較好選擇通過國家3C認證的產品。初學者維修電源適配器，首先一定要熟悉此類電路的基本原理，看懂電路圖，能舉一反三．具備基本的電路分析能力。
