電源適配器廠家講解直插式電源插頭

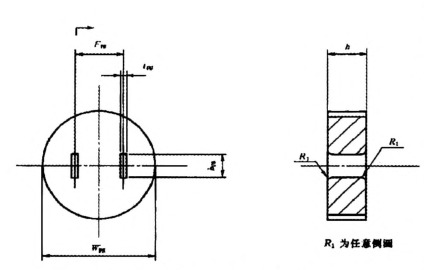

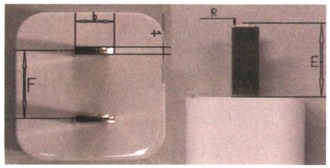

圖2采用專用量規、分度值為0．02mm的游標卡尺，插銷頂部倒圓部分尺寸采用適當量具(如半徑量規)測量。量規的插入力應不大于40N。

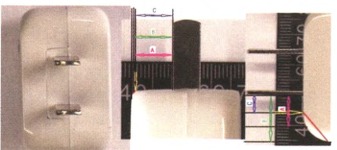

插銷到邊緣的間距應取插銷任何方向到邊緣的較小距離。這個間距的測量方法與取值與設備插銷面的結構有關。下面得出幾種常見的直插式電源適配器插銷到邊緣間距的測量方法與合格判定。

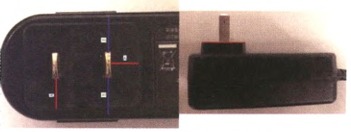

在測量插銷到邊緣的距離時應測量插銷到試驗指接觸點的距離，如圖5所示即圖中A路徑的距離，圖中B路徑為插銷到設備外邊沿的距離，圖中C主插合面邊沿到插銷的距離。

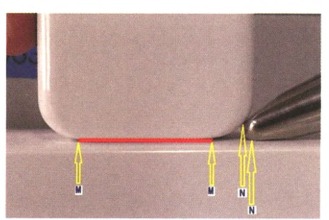

對于插銷，將標準試驗施加到插銷與插座部分完全插合時的各個可能的位置上，試驗指不應接觸到帶電件(主要指插銷)。部分插合狀態中，較嚴酷的位置為插銷剛開始接觸到插座內部帶電件的位置，此時插銷已經成為帶電件，并且利于試驗指觸及插銷導致觸電事故。
