電源適配器維修實例

一、筆記本電腦電源適配器無電壓輸出維修實例
一臺筆記本電腦，在使用中，因供電線路問題使電壓一下子上升，造成電源適配器燒壞，無電壓輸出。
維修過程：電源適配器使用的是開關電源，輸入電壓范圍為100～240V，超出240V的電壓就有可能燒壞電源適配器。打開電源適配器塑料外殼，看到保險絲已熔斷，壓敏電阻也已燒掉，這其中一個引腳被燒壞。用萬用表測量電源電路無明顯短路現象，換上同規格的保險絲和壓敏電阻，接上電源適配器，電源適配器還可以正常運行。這樣來看電源適配器中的保護電源電路還是相對完善的。
從實際電路分析，壓敏電阻與橋式整流二極管的輸入端并聯，其功能是：在一瞬間高電壓入侵時，利用其“自身熔斷”，因此保護電源適配器一部分的其他元器件免受高壓損害。
在220V電源電壓正常的條件下，假如手上沒有相似規格的壓敏電阻，應急使用還可以暫時不安裝該電阻。
但是在購買到壓敏電阻后應當立即安裝，否則的話后患無窮，輕則燒壞電源適配器中的諸多元器件，重則燒壞筆記本電腦。

要把拆卸的電源適配器塑料外殼修復，可以利用聚氨酯膠來粘補，假如沒有聚氨酯膠，還可以用黑色的電工膠帶在電源適配器塑料外殼上纏繞幾圈來處理。

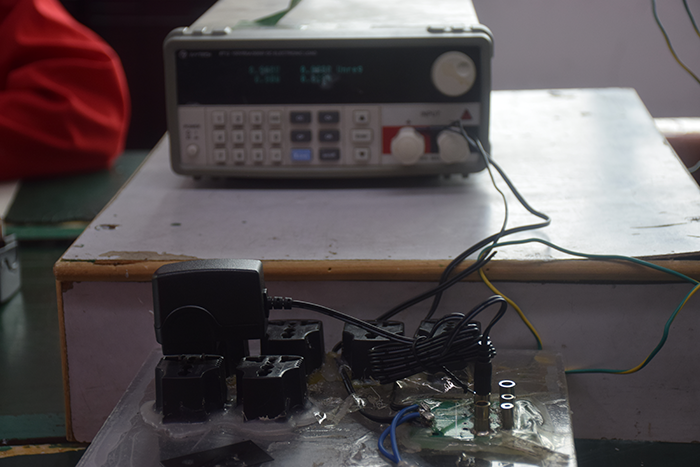

電源適配器維修

二、電源適配器發出吱吱聲怎么辦
一臺電源適配器，運行時發出非常大的“吱吱”聲，干擾消費者的運行心情。
維修過程：通常情況下，電源適配器存在細小的運行噪音是正常的，但假如噪音響到讓人心煩，那就是問題。由于電源適配器中只有在開關變壓器，或者電感線圈的磁環與線圈中間有比較大活動空隙時才會造成“吱吱”的產生。拆卸電源適配器后，在不通電的條件下用手輕輕撥動兩個電感上的線圈一部分，若沒有松動的感覺，可以肯定，電源適配器的運行噪音源來源于開關變壓器。
消除開關變壓器運行時“吱吱”聲的方法有：
（1）用電烙鐵對開關變壓器幾個引腳與印刷線路板的連接焊點重新焊接，焊接時用手把開關變壓器壓向線路板，使開關變壓器底部與線路板緊密接觸。
（2）在開關變壓器的磁芯與線圈中間插進恰當的塑料板或用聚氨酯膠封固。
（3）在開關變壓器與線路板中間墊入硬質紙片或塑料板。
本例中，使用第一種方法沒有得到效果，只能把開關變壓器從電路板上拆下來，使用另一種方法測試，“吱吱”聲被消除。
因此在選購電源適配器時，對所生產電源適配器變壓器品質的把控也是很有必要的，較少可以省掉非常多的不便！
