開關電源的噪音抑制

1噪音類型及噪音造成的方式
開關電源的噪音有外來噪音、靜電噪音、開關噪音、沖擊噪音四種。
開關電源的噪音還可以分成共模噪音（對稱噪音）和差模噪音（非對稱噪音）兩種。把地設定為GND，相對來說其有兩條線，分別是輸出與輸入線。共模噪音指的就是對GND有一樣幅度和相位的噪音，差模噪音則相反，兩者的相位、幅度是不一樣的。

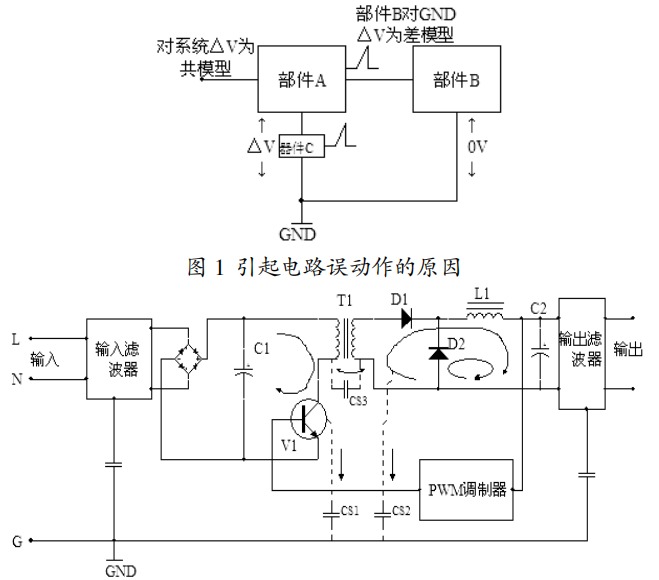

在一般情況下共模型，即對稱噪音是其造成的主要因素所在。造成差模型，即非對稱噪音的因素取決于電路的誤運作所導致，具體情況如圖1、圖2所示。

AB兩個部件通過信號線實行相連，A與B不一樣，一個是通過C阻抗接地，另一個則是以阻抗在近乎為0贅狀態下接地。與此同時，在高頻狀態及直流狀態中阻抗不一樣，高頻狀態時其阻抗相對比較高，而直流狀態中為0Ω。
在圖1造成差異的錯誤動作以后，還可以說是造成共模噪音的因素，為了在一定程度上制約共模噪音，就要減少接地的阻抗。與此同時，對信號系統運用相應措施對差模噪音實行制約。一般來說，噪音只還可以在某個區域內實行制約，沒辦法全解決，由此可見，接地阻抗永遠沒辦法達到0Ω，即共模噪音一定會存在。所以，制約差模噪音相對比較簡單，但制約共模噪音則更難。
2開關電源的噪音對策分析
開關電源噪音可以用圖2實行表示。其噪音源以高步開關形式出現，包括了脈沖電流、電壓，圖2當中，其虛線所表示的是造成噪音元器件、噪音所經過的途徑。
噪音源還包括了開關電源輸入、輸出電纜，分析因素取決于因?yàn)閭魉洼椛涞某晒η议_(kāi)關噪音兩者因素所導致的。對于一些有輔助電源設備來說也會有成為噪音源的可能。與此同時，控制電路脈沖控制電路PWM同理所得。
2.1降低電壓性噪音源的方法分析
在開關管V1處接地處設定散熱器，以此來解決過熱問題，所以在V1處有分布電容CS1；與此同時，整流二級管理D1和二級管D2的外殼也存在所分布的電容CS2。CS3則分布在T1開關變壓器的初、次級線圈中。而在開關電源開關器件的V1、T1、D1、D2當中，實行導通以及關斷工作時高頻的電流通過分布電容實行導通，則形成了共模的相應噪音源，如圖2所顯示的一樣。

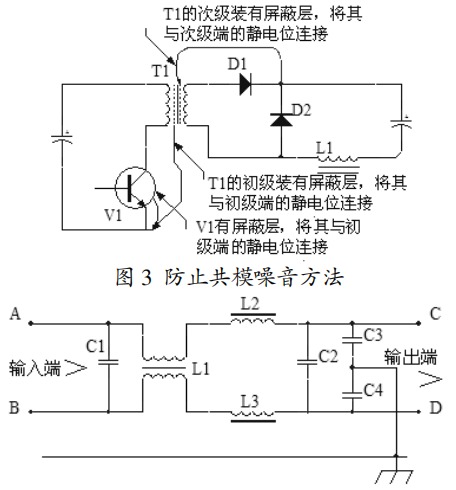

為可避免共模的噪音，還可以設定屏蔽來對此來實行阻止此高頻電流的泄漏，如圖3顯示。在變壓器T1初級裝有屏蔽層也連接至次級側的靜電位。此樣高頻電位幾乎等于0，共模噪音干擾幅度可被大幅減少。
開關電源的噪音抑制

2.2降低電流性噪音的方法分析
電流經過圖2實線當中，所顯示的回路所產生的磁通會產生一定的輻射噪音。如果產生了輻射噪音，則要采取以下的方法進行處理：
如果在PCB板是，要想減少電流回路的途徑，對主的電流回路所用的線要盡可能粗，其所圍的面積則要小，整流二極管的D1、2要選擇快速萬利特點的肖特基的二極管，或是快速快復恢復二級管，開關管V1開關速度不可選得過高。
2.3濾波器電路的構成分析
同時處理共模、差模噪音制約，濾波器的電路如圖4所示進行處理：
抑制共模噪音的為L(zhǎng)1、C3、C4，而抑制差模噪音的為L(zhǎng)2、L3、C1、C2。在實際運用中，運用L1漏感可省去L2、L3。圖4所示，重要濾波器輸入端A、輸入端B、輸出端C、輸出端D間分布電容的要小。因此，微小電分容，如若干個PF和十幾年P(guān)F就要大幅度降低濾波器特點。
要將消除噪音的濾波器設定在L1和電源適配器的電路中間，但在設定時，要留意下面幾點內容：首先，對于輸入線A、B而言，要與L1保持一定的距離；其次，所選擇的L1是要求分布電容小的電感；較后，輸入線A和輸入線B，兩者均不可接近如圖3所示的噪音源。并且也注意到在電子設備的輸入端，它被設定在實際生產線過濾器，如果線程來過濾輸入線和過濾輸出電線負荷，或使用帶過濾輸入線和電源適配器輸出線的姿態，通過線后會產生一定的噪音干擾，從而降低濾波。
