電源適配器輸入整流濾波電容器的選擇

單相交流電供電條件下的輸入整流濾波電容器承受的較高電壓
  通常,單相交流電供電條件下,較高交流電壓有效值為265V,對應的峰值電壓(也就是整流濾波輸出電壓)約370,整流濾波電容器的額定電壓至少要選擇400V。
  需要注意的是,無論是電解電容器還是薄膜電容器工作電壓接近或超過電容器的額定電壓都會導致電容器使用的壽命大大縮短,見表5-2。


表B43697型電解電容器的應用數據

測試條件
 工作電壓450V時的使用壽命/h
 工作電壓420V時的使用壽命/h
40℃，額定電壓
 200000(1.85倍的105℃額定電流）
 200000(2.3倍的105℃額定電流）
85℃額定電壓,額定電流
 20000 58000
105℃額定電壓,額定電流
 4000 11500

注:EPCOS公司的B43697型電解電容器是一種105℃/4000h的電解電容器。

  如果是帶有功率因數校正電路時,電容器的工作電壓一般在380=420V器的額定電壓必須選擇450V。

電源適配器輸入整流濾波電容器的選擇


 整流器件的散熱設計
  電源適配器電路中,整流二極管的散熱設計是需要考慮的,如果設計不良就會導致整流器過熱甚至會導致焊盤的焊錫融化或整流器過熱燒毀。

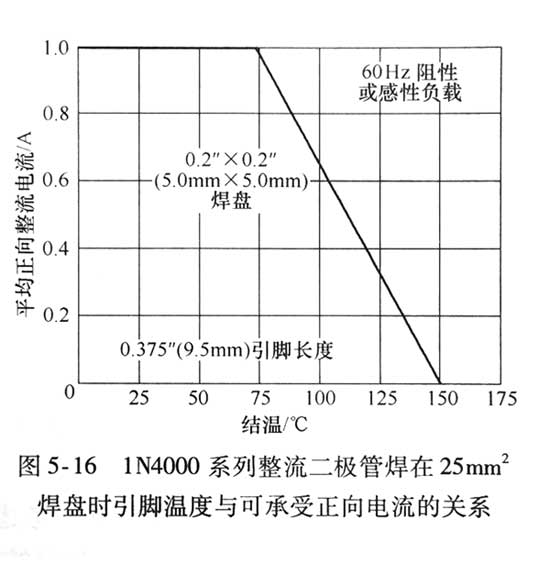

  對于軸向引線的二極管而言,管芯的發熱需要通過引腳或焊盤散發到空間?所以整流二極管在裝配式需要留有比較長的引腳,或者是電路板上帶有比較大的焊盤?圖5-16所示為“1N4000系列整流二極管焊在25mm焊盤時引腳溫度與可承受正向電流的關系。
  如果選用整流橋,可以將整流橋裝配在散熱器上,以良好散熱,有的整流橋甚至還帶有散熱基板,這對于散熱非常有利?


文章轉載自網絡,如有侵權,請聯系刪除。
