電源適配器結構組成及核心功能介紹

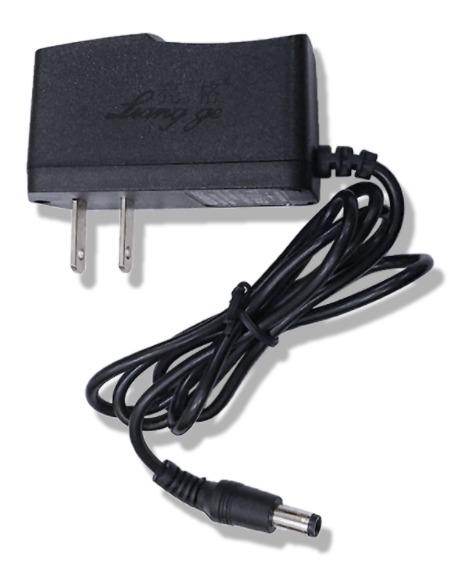

假如忽然有人向你提及電源適配器，你也許會疑惑什么是電源適配器，可是你也許會沒想到它在你身邊的幾乎你已經遺忘的角落里，與它搭配的產品數不勝數，比如人們較常用的筆記本電腦，安防攝像頭,復讀機，機頂盒,IT產品，玩具，音響，燈飾，等設備，它的作用是將家中的220伏高電壓轉化成這一些電子產品能運行的5V~20V左右穩定的低電壓，今天我向小伙伴們?cè)敿?xì)介紹什么是電源適配器。
通常的電源適配器都是由外殼、高頻變壓器、線材、PCB電路板、五金件、電感、電容、控制IC等零部件組成的，具體如下：
1、壓敏電阻，其作用為當外部電流電壓過高時，壓敏電阻阻值快速變得很小，與壓敏電阻串連的保險絲被熔斷，因此保護其它電源電路不被燒毀。
2、保險絲，規格為2.5a/250v，當電源電路中的電流過大時，保險絲會熔斷以保護其它元器件。
3、電感線圈（又稱扼流圈），主要作用為降低電磁干擾。
4、整流橋，規格為d3sb，作用是把220v交流電變成直流電。
5、濾波電容，規格為180uf/400v，濾除直流電中的交流紋波，使電源電路運行更可靠。
6、運放ic（集成電路），保護電源電路、電流電壓調節的重要組成部分。
7、溫度探頭，用于探測電源適配器的內部溫度，當溫度高于某一設定值時（不同品牌的電源適配器，其設定的溫度閥值略有不同），保護電源電路會切斷適配器的電流電壓輸出，因此保護適配器不受損壞。
8、功率大的開關管，電源適配器中的關鍵元器件之一，電源適配器能“一開一關”地運行，開關管功不可沒。
9、開關變壓器，電源適配器中的關鍵元器件之一。
10、次級整流管，把低壓交流電變成低壓直流電。在ibm的電源適配器中，整流管通常由2個功率大的并聯運行的，以得到比較大的電流輸出。

11、次級濾波電容，規格為820uf/25v，共有2個，起濾除低壓直流電中的紋波的作用。除上述元器件外，電路板上還有可調電位器及其它阻容元器件。
